1. Scale from zero to millions of users

✔ 해당 포스트는 System Design Interview An Insider’s Guide by Alex Xu의 서적을 번역하여 작성되었습니다.

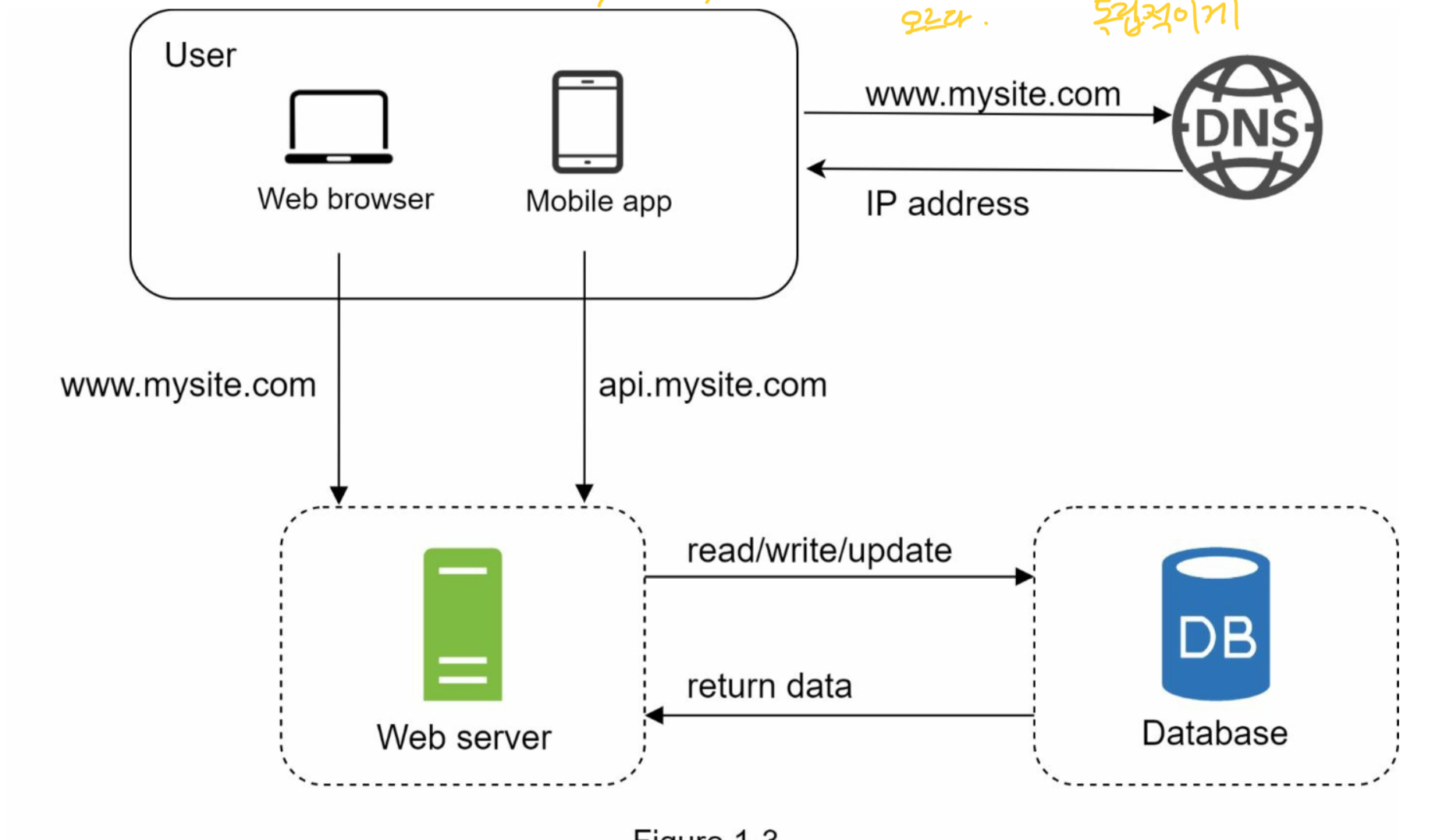

1. Single Server

절차

1. 유저가 도메인명으로 웹사이트에 접근한다. (예를 들면 api.mysite.com) DNS 에서 이를 IP 주소로 리턴하여 유저에게 전달한다.
2. IP 주소를 가지고 웹 서버에 HTTP 요청을 보낸다.
3. 웹 서버는 HTML page or Json 응답을 전달한다.

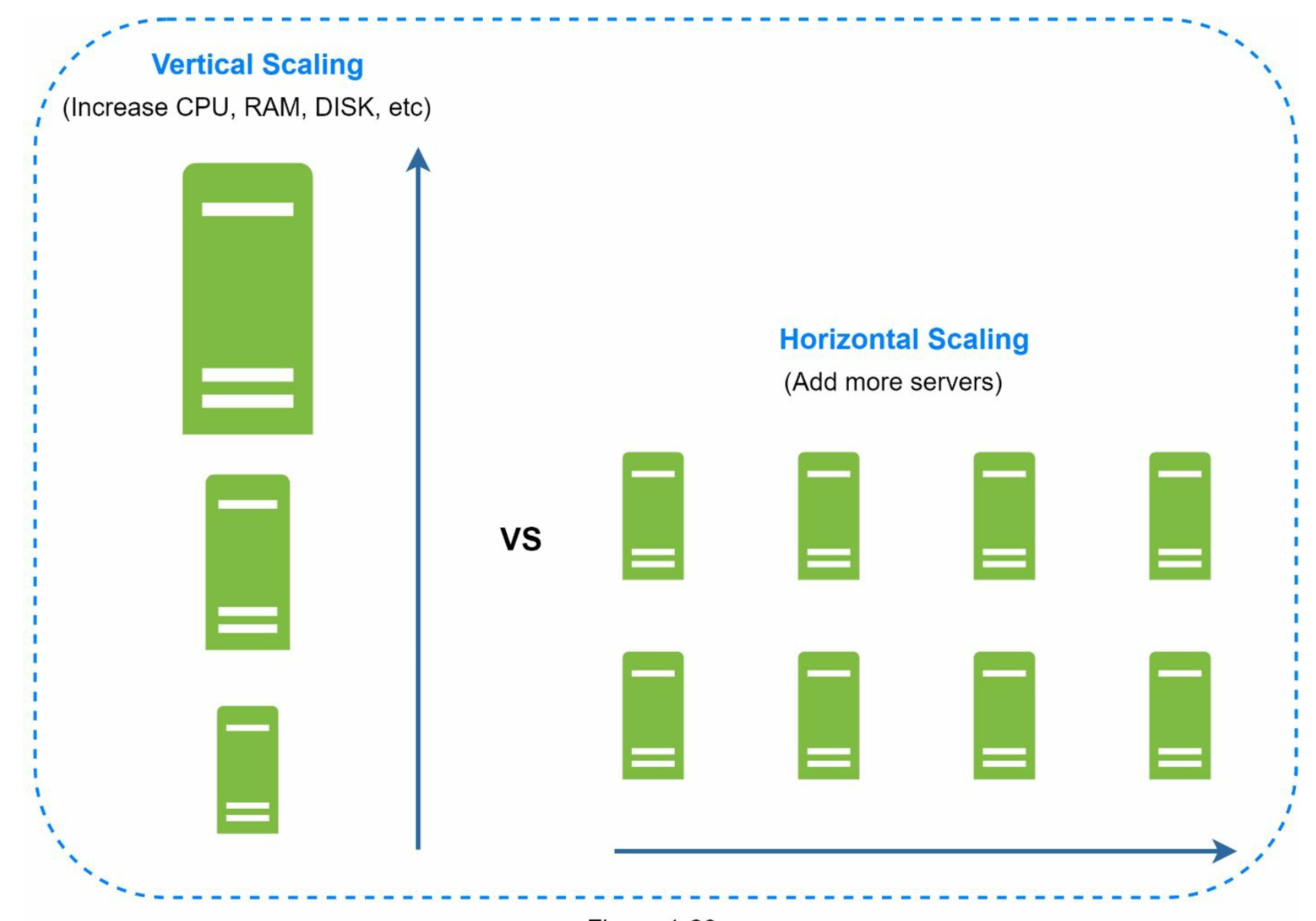

Vertical Scaling vs Horizontal Scaling

• Vertical Scaling
  • 특징 : Scale UP 이라고 불리며, 서버의 파워를 증가시키는 작업이다.
  • 한계 : 단일 서버 당 올릴 수 있는 CPU나 메모리, RAM에 대한 제한이 있다. 이것으로도 서버 장애가 발생하는 경우 즉시 서비스를 사용할 수 없기 때문에 여전히 failover을 할 수 없다.
• Horizontal Scaling (이 방법이 더 desirable 하다.)
  • 특징 : Scale Out 이라고 불리며, 서버의 갯수를 증가시키는 작업이다.
  • 한계 : 갯수의 한계가 있을 수 있음.

Single Server 의 한계

• 유저가 직접적으로 하나의 웹 서버에 연결되어 있기 때문에 웹 서버에 문제가 발생하는 경우 서비스 전체적으로 접근할 수 없는 장애가 발생할 수 있다.
• 만약 많은 유저가 동시 접근을 하게 되는 경우 웹 서버의 로드 리밋에 도달하게 되는 경우 마찬가지로 응답이 매우 지연되거나, 접근 할 수 없게 되는 문제가 발생할 수 있다.

Conclusion

• 이러한 문제를 해결하기 위해 Load balancer를 사용할 수 있다.

2. Load balancer

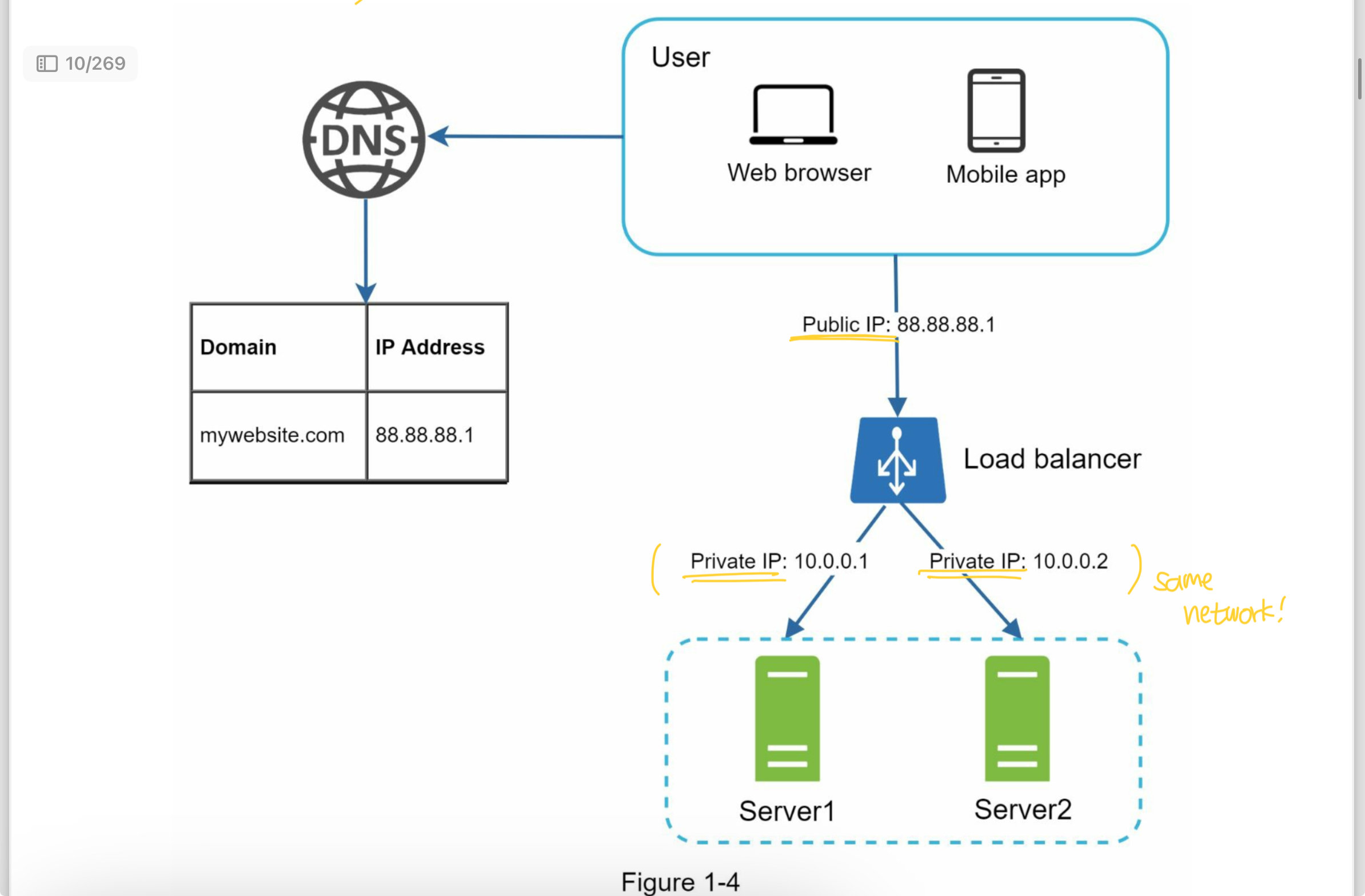

• 로드 밸런서 풀에 연결된 웹 서버들에게 트래픽을 균등하게 분배하여 안정성 있는 서비스를 제공할 수 있다.

위 한계 점에 대한 해소

• 로드발란서 한 대를 추가하고, 웹 서버를 한 대 추가하는 경우 드디어 failover가 가능해진다.
  • 웹 서버 1에 문제가 생기는 경우 웹 서버 2로 라우팅 된다. 이 경우 두 대 중 한대라도 살아있다면 서비스에 문제가 없다는 것이다. 또한 우리는 정상적인 웹 서버를 로드발란서 풀에 새롭게 추가할 수도 있다.
  • 또한 이러한 방식은 가파르게 올라가는 트래픽에 대해 여러 웹 서버에 균등하게 분배하여 높은 트래픽 관련된 웹 서버 문제를 올바르게 핸들링 할 수 있다.

Conclusion

• 로드 발란서를 사용하게 되면 웹 서버 이슈가 있는 경우 서비스가 들어갈 수 없는 등의 장애극복을 할 수 있다.

3. Database Replication

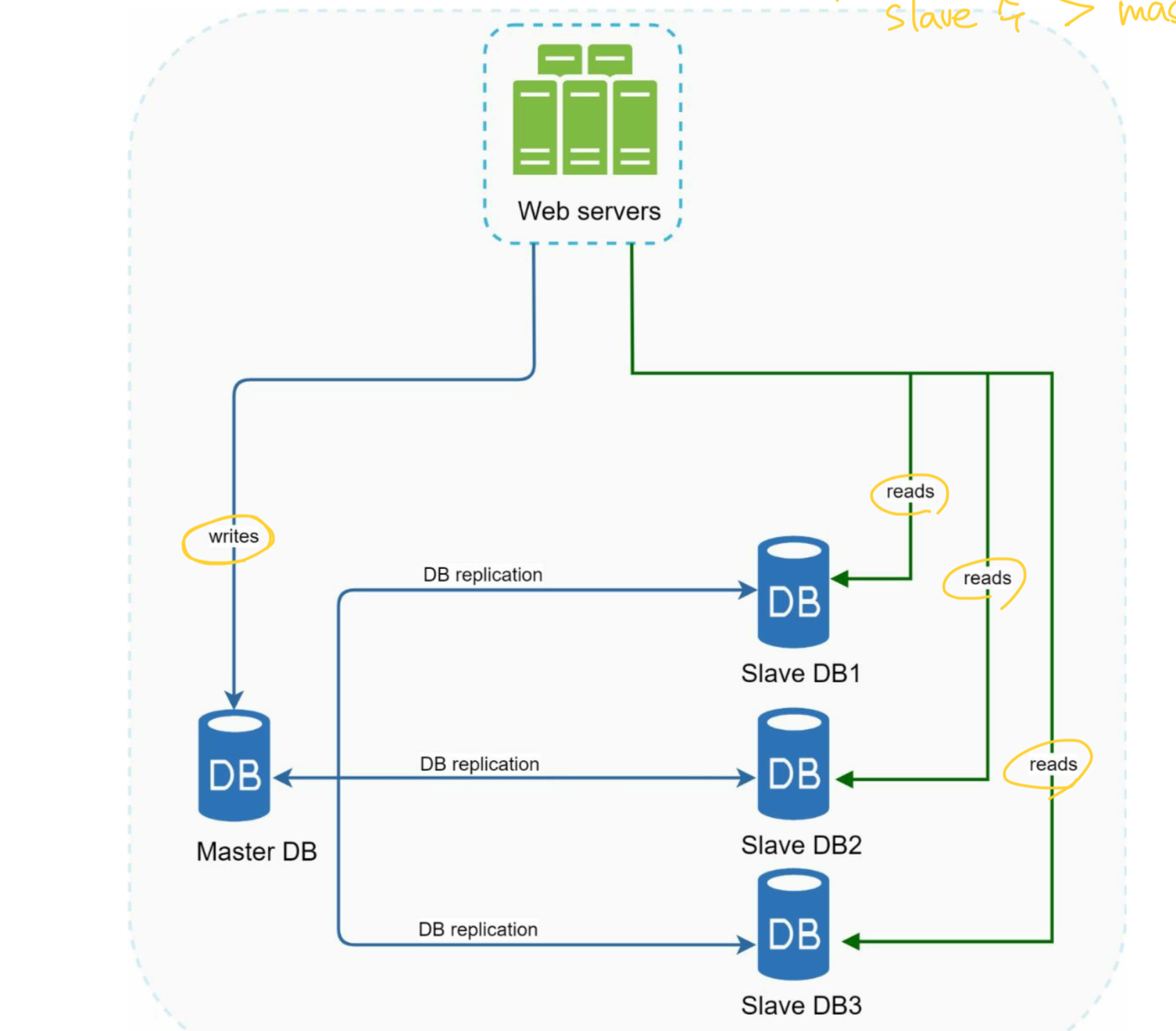

• master(original) / slave(copies) 로 구성이 되어있는 데이터 매니지먼트 시스템에서 가장 많이 사용하는 방식이다.
• master database는 오직 쓰기(입력, 수정, 삭제) 동작, slave database는 읽기 동작을 수행한다.
• master가 죽으면 slave 중 한 대가 master가 되며 새로운 slave를 추가된다. 다만 데이터 유실 건에 대해서는 내부적으로 스크립트나 최신화 할 수 있는 방안이 필요하다. (멀티 마스터, 원형복제 등)
• 오직 한 대 있는 slave가 죽을 경우 즉각 master에 읽기 동작을 함께 진행하고, 즉시 새로운 slave가 띄워지게 되며, 다시 읽기 동작을 slave에서 하게 된다.

위 한계 점에 대한 해소

• 더 나은 성능을 가지고 있다. master는 쓰기와 갱신/삭제를 진행하고, slave에서는 여러 대가 읽기를 진행하기 때문에 여러 쿼리들을 동시에 병렬적으로 수행할 수 있다.
• 높은 가용성과 신뢰성이 있다. 복제된 데이터들이 여러 지역에 걸쳐 서버에 저장되어있기 때문에만약 천재지변 등 어떠한 이슈로 데이터 서버가 문제가 발생하는 경우 다른 지역에 있는 다른 서버를 이용할 수 있다.

Conclusion

• DB를 Single Server로 유지하지 말고 master/slave 구조로 data replication을 해야한다.

4. Cache

• 캐시는 비용이 많이 드는 응답 또는 메모리 상에서 빈번하게 접근하는 데이를 저장하는 임시 저장 공간 이며, 매번 데이터 획득을 위한 서버 요청을 하게 되면 부하가 증가할 수 있기 때문에 이러한 문제를 완화시키기 위한 솔루션이다.
• 캐시티어는 임시 데이터 저장 레이어이며, 이 레이어를 분리하면 성능적으로 이점을 얻을 수 있다. 데이터베이스의 부하를 줄일 수 있고 캐시 티어를 독립적으로 확장할 수 있다.
• 대부분 캐시서버는 다양한 api를 제공하기 때문에 이를 잘 활용할 수 있다.
• 언제 캐시를 사용할지, 캐시 만료 정책, 데이터 일관성, 실패 완화 정책(싱글 서버의 문제 - SPOF), 퇴거 정책(LRU, LFU, FIFO)을 고려하며 캐시를 설계해야 한다.

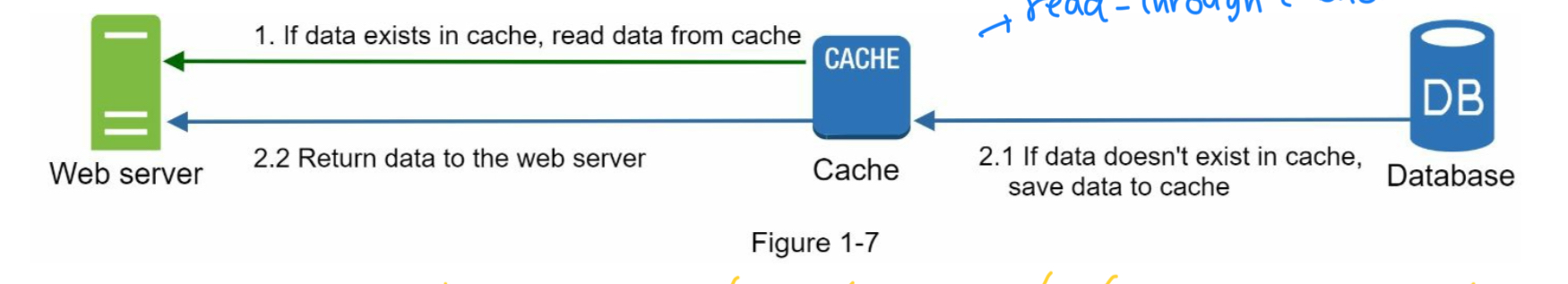

절차 (read-through cache strategy)

1. 유저가 웹서버에 요청을 한다.
2. 유저가 요청한 정보가 캐시에 있는지 확인한다.
   1. 없으면 DB로 부터 데이터를 조회하여 캐시에 저장하고, 그 결과 데이터를 응답한다.
   2. 있는 경우 캐시에서 데이터를 꺼내 응답한다.

위 한계 점에 대한 해소

• 데이터베이스 접근을 줄이고, 더 빠르게 응답이나 데이터를 리턴시킬 수 있다. 서버 접근 오버로드를 줄일 수 있다. 즉, 응답/로드시간 단축을 위한 개선을 할 수 있다.

Conclusion

• 적절한 캐시 사용은 응답/로드시간 단축에 대한 개선을 할 수 있다. 따라서 반복적인 응답이나 데이터 조회는 캐시를 활용한다.

5. CDN(Content Delivey Network)

• CDN은 정적 콘텐츠를 전달하기 위해 지리적으로 흩어져있는 서버의 네트워크이다.
• 이미지, 비디오, css, js 등 컨텐츠를 전달하고 캐싱한다.
• 요청한 유저 위치 기준으로 가까운 CDN 서버에서 리소스를 가져온다. 즉, 서버위치가 멀수록 응답/전달 속도가 늦어질 수 있다.
• 비용, 적절한 캐시 만료 정책, CDN 장애복구 정책 수립, 유효하지 않은 파일 처리(예를 들면 쿼리스트링을 이용한 버저닝, 혹은 API를 이용한 invalid 처리) 등 고려해야한다.

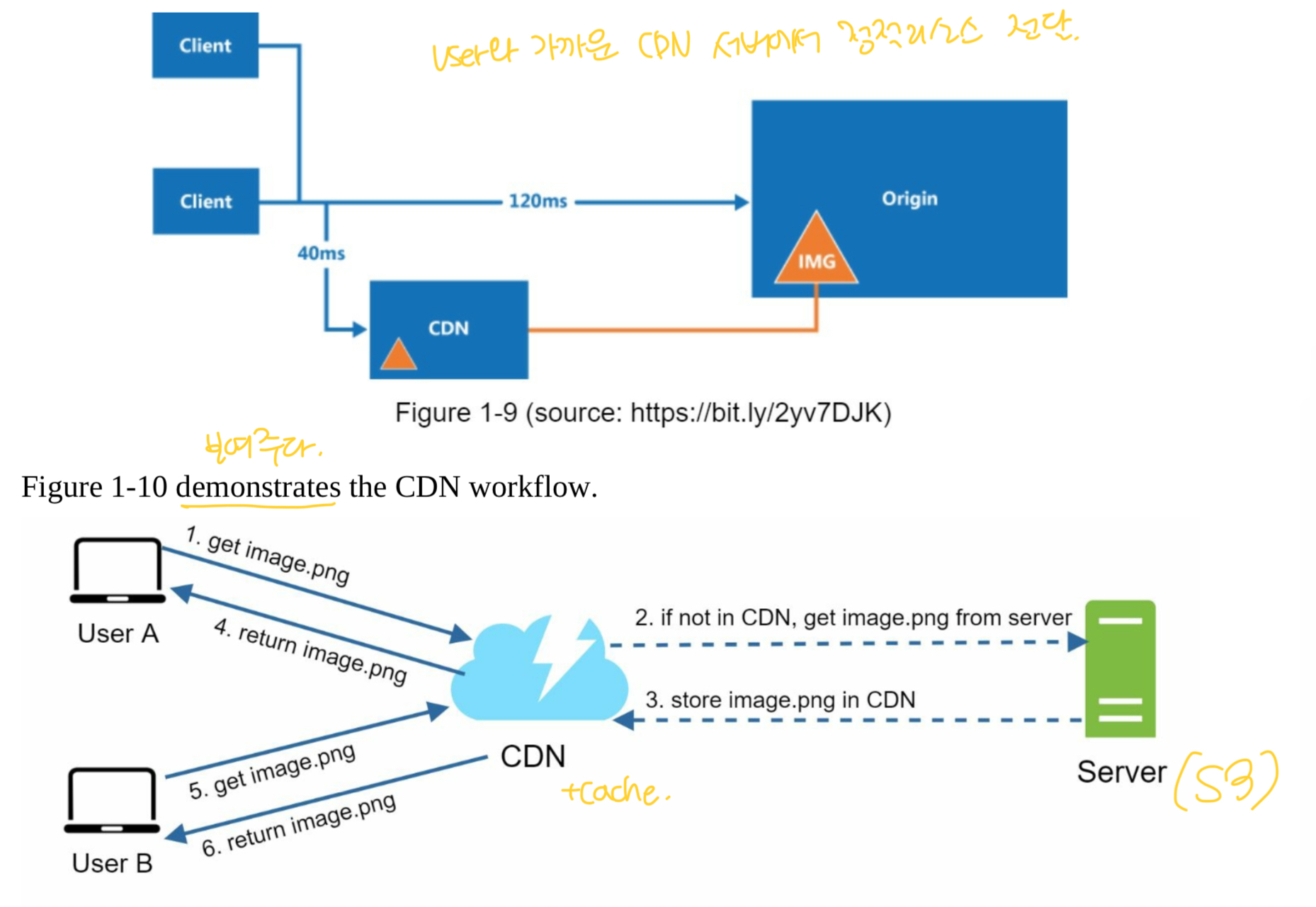

절차

1. 유저가 특정 이미지를 이미지 URL을 사용하여 요청하며, 이때 URL 도메인은 CDN 제공자가 제공한 도메인이다. (예를 들면 http://mysite.cloudfront.net/logo.jpg)
2. CDN 서버 내 캐시를 확인한다.
   1. 캐시에 없으면 CDN 에서 직접 origin에(웹 서버 또는 온라인 스토리지 서비스 - S3) 요청하여 리소스를 가져오는데 이 때 옵셔널로 http header와 ttl을 포함한다. 이러한 정보를 CDN 내 캐싱하며, TTL 만료시까지 이 이미지는 캐시서버에 유지된다.
   2. 캐시에 있으면 정보를 리턴한다.
3. 유저에게 이미지 리소스를 리턴한다.

Conclusion

• CDN이 있으면 더 이상 웹 서버에 정적 리소스를 가지고 있지 않아도 된다.
• CDN 사용은 응답/로드시간 단축에 대한 개선을 할 수 있다. CDN으로 부터 데이터를 가져올 수 있으므로 더 나은 성능 이점을 얻을 수 있다.

6. Stateless web tier

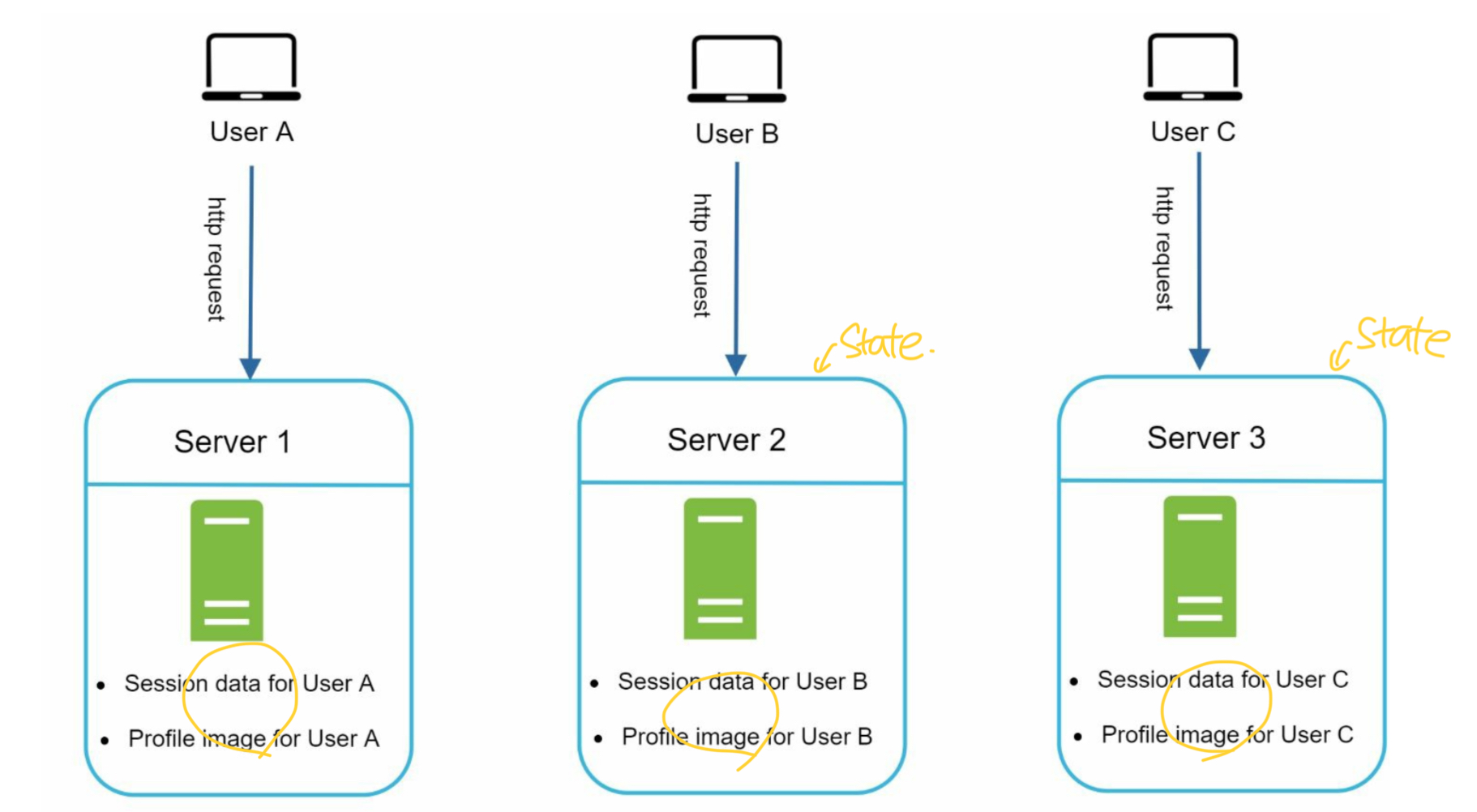

1. statefull architecture

• 동일한 유저는 동일한 서버에 라우팅되어야 한다. 이러한 라우팅이 보장이 되려면 요청시 세션정보나 헤더정보 등 추가정보가 필요하다.
• 서버를 추가하거나 삭제 시 장애 발생 위험이 높고, 구조적인 어려움을 겪을 가능성이 높다. 또한 서버 장애에 대한 대응도 어렵다.
• 예를 들면, 유저 A는 서버 1과 통신을 하였고, 그 서버에 세션정보를 저장하게 되기 때문에 앞으로도 계속 서버 1과 통신을 해야한다. 서버 1에 유저 A에 대한 정보가 있기 때문이다. 즉, 유저 A는 서버 2와 통신하게 되면 저장된 데이터가 없기 때문에 인증 오류나 기타 오류가 발생할 수 있다.

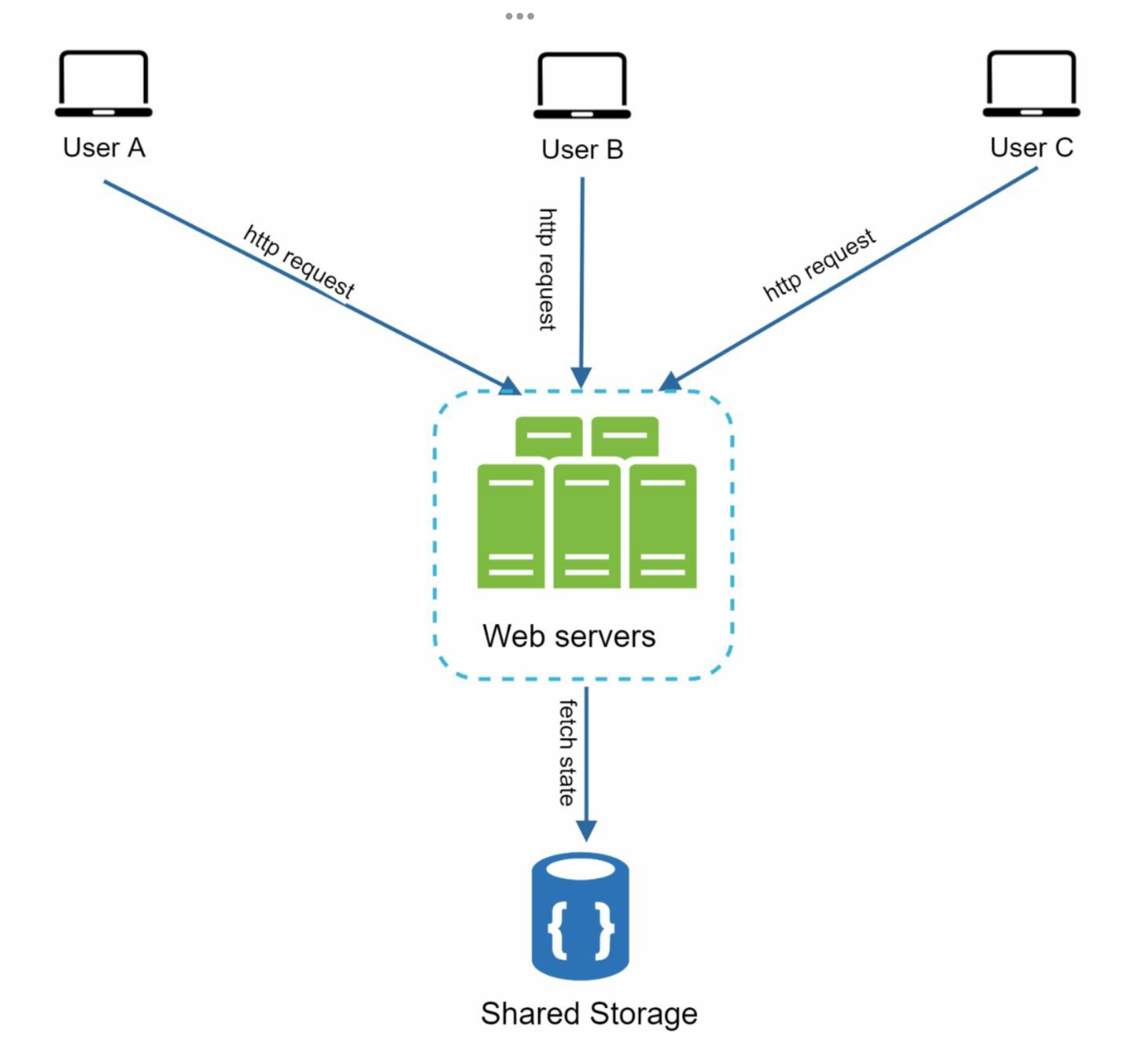

2. stateless architecture

• 유저로 부터 온 http 요청은 어떤 웹 서버로 가던 상관이 없다. 각 웹 서버는 공유된 데이터 저장소에서 데이터를 가져와 유저의 요청을 처리할 수 있다. 각 지역의 데이터는 공유 데이터에 저장이 되며, 이 중 하나의 웹 서버에 이슈가 생기더라도 서비스에 이상을 주진 않는다.
• 따라서 더 단순하고, 더 튼튼하고, 더 확장 가능한 방법이다.
• web server 호출 시 발생하는 데이터들을 공용의 영속적인 데이터 공간에 저장하게 되면 어떤 웹 서버와 통신했는지는 알 필요가 없어진다.

Conclusion

• stateless architecture 를 통해 단순하고 확장성이 높은 구조로 설계할 수 있다. 지역(웹 서버)에 종속된 데이터를 제거함으로써 유연한 auto scaling이 가능해진다.
• auto scaling을 이용하여 웹 서버는 확장 가능한 구조로 설계를 할 수 있다. auto scaling을 통해서 트래픽 로드 기반으로 갯수를 늘리거나 줄일 수 있다.

7. Data centers

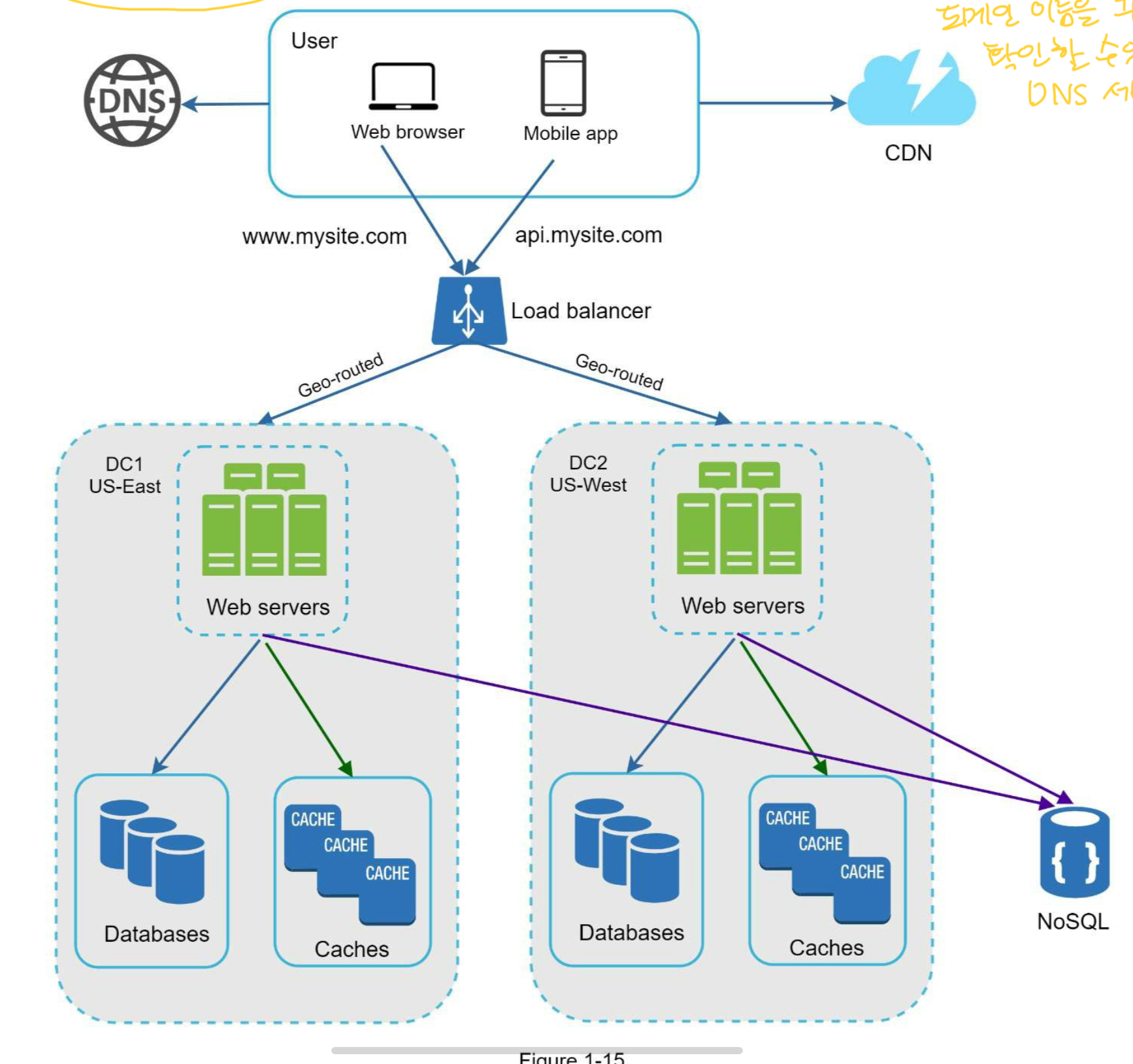

• 일반적으로는 유저의 지역 기반으로 가장 가까운 데이터 센터와 통신하게 된다. 그것을 geoDNS-routed 또는 geo-routed라고 한다. geoDNS는 사용자 위치 기반으로 도메인 이름을 IP 주소로 확인할 수 있도록 하는 DNS 서비스 이다. 예를 들어 하나는 US-East, 다른 하나는 US-West에 있다고 한다면 각기 지역별로 트래픽을 분산시킬 수 있다.
• 데이터 센터 내 웹서버, 데이터베이스 서버, 캐시 등을 구축할 수 있다. 각기 다른 데이터 센터는 다른 위치에 존재한다. 예를 들어 하나는 US-East, 다른 하나는 US-West에 있는 것이다.
• 데이터 센터 중 1개가 문제가 발생하게 되면 그 데이터 센터를 제외하고 트래픽이 간다.

위 한계 점에 대한 해소

• 지역별로 트래픽을 분산시킬 수 있다.
• 가장 흔한 전략은 여러 데이터 센터들의 있는 데이터를 복제해두는 것이다. 예를 들어 US-East 데이터 센터에 문제가 생겼고, US-East에 있는 유저가 요청을 보냈을 때, 필연적으로 US-West로 요청이 가게될텐데 그 때 데이터 동기화가 되어있지 않으면 문제가 발생할 수 있다. (넷플릭스의 비동기 멀티 테이터 센터 비동기 레플리케이션 정책)

Conclusion

• 각 센터별로 독립적으로 시스템을 확장시켜 나갈 수 있다.
• 각 데이터 센터별 데이터 복제만 진행된다면 서비스 안정성이 높아질 수 있다.
• 이러한 데이터 비동기 복제를 해결하기 위해 Message Queue를 사용할 수 있다.

8. Message Queue

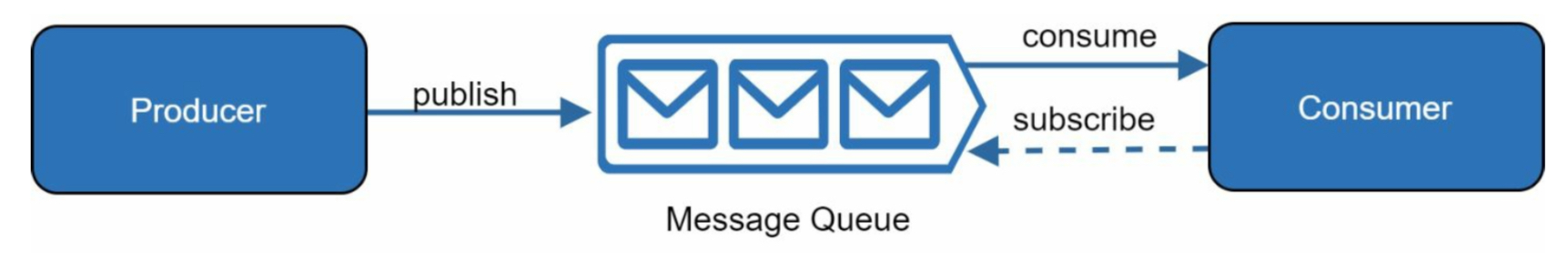

• 메세지 큐는 비동기 통신을 지원하는 내구성있는 컴포넌트 이다.
• 예로 들어 유저 주문 프로세스를 AWS를 사용하여 처리한다고 가정해본다.
  • Message Queue는 AWS SQS를 사용하여, 주문자인 유저는 Producer가 되어 메세지 큐에 주문 처리(message)를 publish 하고, SQS에서 들어온 메세지 값을 처리하기 위해 AWS Lambda가 consumer로서 메시지를 subscribe 하게된다. 즉, AWS Lambda 로 트리거링하여 내부 로직을 처리하게 된다.

Conclusion

• 메세지 큐를 분리시키는 것은 확장가능하고 신뢰성있는 서비스 구축 시 선호되는 구조이기 때문에 대용량 처리 시스템에서 사용하는 것을 권장한다.

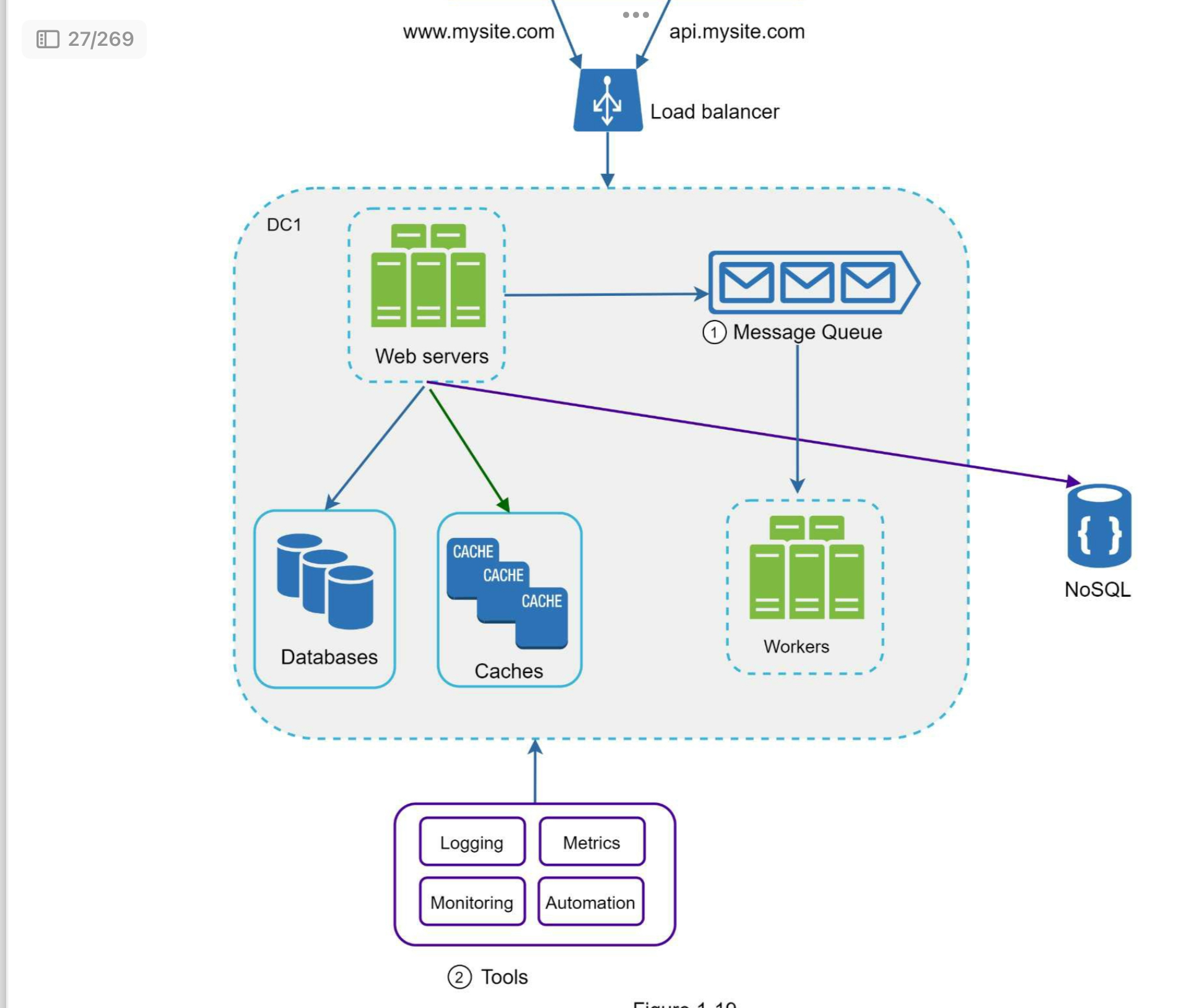

9. Logging, metrics, automatic

• 서비스 규모가 작은 경우 선택적으로 사용할 수 있지만 서비스와 비즈니스 규모가 큰 경우에는 필수적으로 사용하길 권장한다.

Logging

• 모니터링 에러 로그는 에러와 문제를 식별하는데 도움을 주기 때문에 중요하다. 각 서버 레벨이나 중앙 집권화된 종합적인 툴로 로그를 모니터링 할 수 있다.

Metrics

• 다양한 타입의 지표를 모으는 것은 비즈니스 인사이트나 시스템의 헬스 상태를 알 수 있다.
• 호스트 레벨 메트릭, 종합적인 레벨 메트릭, 비즈니스 메트릭 등이 있다.

Automation

• 시스템이 커지고 복잡해질 때, 생산성 증대를 위해서 자동화 툴이 필요하다. Continous integration 이 좋은 사례이다. 자동화를 통해 코드를 체크인하여 문제를 미리 발견할 수 있고, 빌드나 테스트, 배포 프로세스 등 다양한 방면에서 자동화를 하게 되는 경우 개발자의 생산성이 증대될 수 있다.

Conclusion

• 큰 단의 서비스나 비즈니스를 다루는 경우 선택이 아닌 필수이다.

10. Database Scaling

Vertical Scaling vs Horizontal Scaling

• Vertical Scaling
  • 특징 :
    • Scaling up 이라고 불리며, 서버의 파워(CPU, RAM, DIST etc..)를 추가하는 스케일링 기법이다. 즉, 파워풀한 데이터베이스 서버라고 이해하면 된다.
    • Amazon RDS 에 따르면 파워풀한 데이터베이스 서버(예시는 24TB의 램)는 더 많은 데이터를 핸들링할 수 있다고 한다. 또한 스택오버플로우도 많은 방문자가 들어오고 있지만 master DB는 오직 1개이다. 그러나 이러한 방법은 많은 문제가 발생할 수 있다.
  • 한계 :
    • 데이터베이스 서버에 CPU, RAM 등 파워를 추가할 수 있지만 하드웨어의 한계가 있기 때문에 계속적인 확장은 불가하다. 많은 유저 기반의 데이터를 가지고 있다면 서버가 1대로는 부족하다.
    • 아주 중요한 SPOF(Single Point Of Failure) 문제를 가지고 있다.
    • 대체로 비용이 아주 비싸다.
• Horizontal Scaling (이 방법이 더 desirable 하다.)
  • 특징 :
    • Sharding 이라고 불리며, 서버의 갯수를 증가시키는 작업이다.

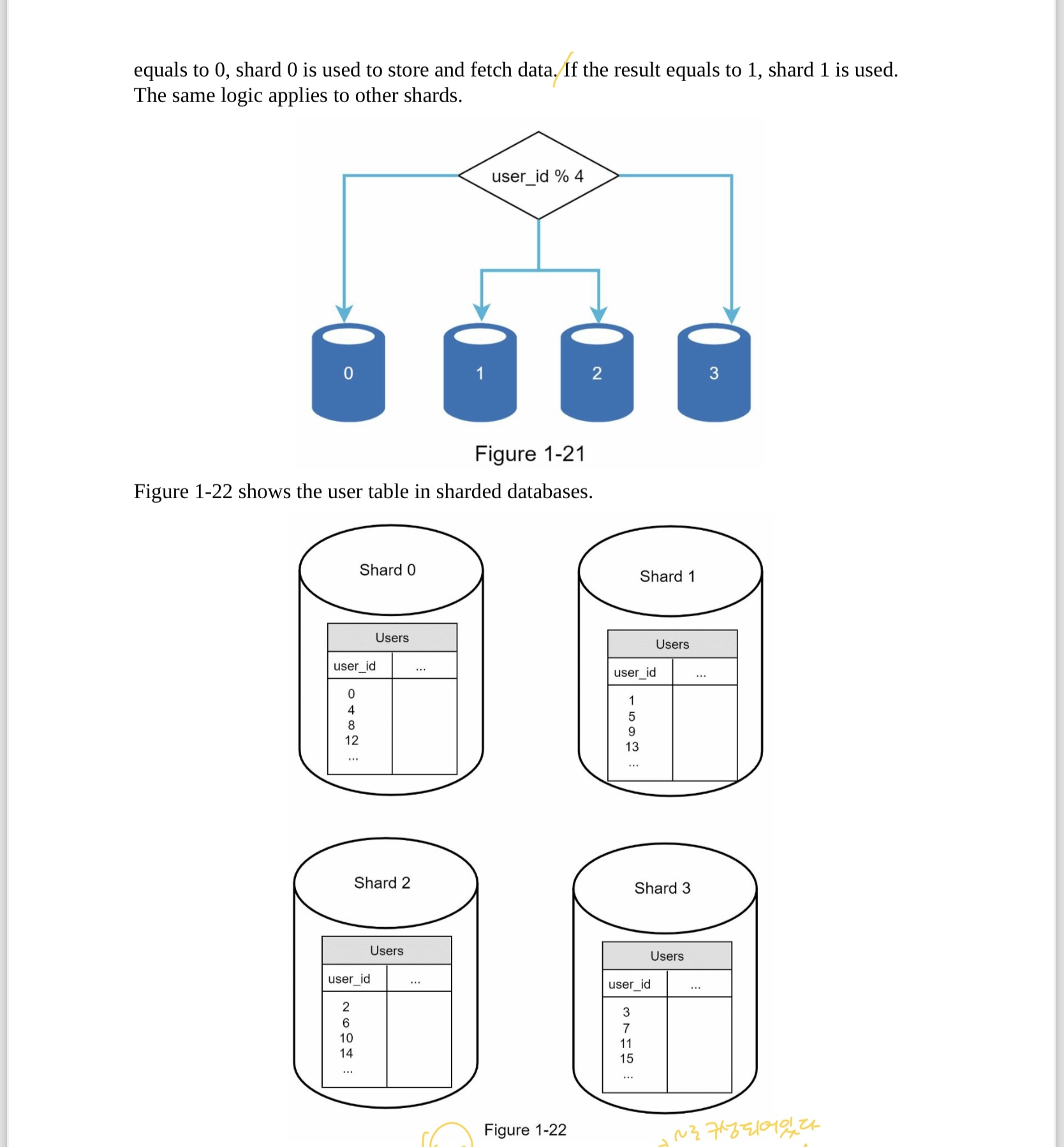

    • Sharding 은 큰 데이터를 작게 쪼개서 더 쉽게 관리할 수 있도록 하는 기법이다.
    • 각 샤드들은 동일한 스키마로 구성되어있지만 데이터 내 유니크한 값으로 샤딩이 되기 때문에 내부 데이터들은 다르다. 샤딩을 하기 위한 해시 함수가 있고 그 함수에 따라 분산되어 저장이 된다. 다만 샤딩 키와 샤딩 해시 함수에 의해서 샤딩의 성공여부가 결정 되기 때문에 이러한 전략을 잘 세우는 것이 매우 중요하다.
    • 샤딩 키는 데이터를 균등하게 문배할 수 있는지를 잘 고려햐여 선택해야 한다.
      • 예를 들어, user_id가 샤딩이 되는 유니크한 값이라고 가정하면 user_id % 4 가 해시 함수로 해서 각 결과 값에 맞는 곳으로 이동시켜서 저장시키는 방식이라고 이해하면 된다.
      •
    • 샤딩을 다시 해야하는 경우가 있다. 이 경우에는 샤딩 함수를 변경하거나 데이터를 추가로 이관하거나 해야한다.
      • 데이터가 급격하게 증가하여 더이상 유지할 수 없는 경우.
      • 특정 샤드에 데이터가 몰리는 경우. 즉, 균등분배가 되지 않는 경우.
  • 한계 :
    • 샤딩 자체가 완벽한 방법이 아니디.
    • 여러 지역에 있는 다중의 데이터 베이스 서버들이 샤딩이 된다면 각 데이터 베이스 샤드들 간의 조인 연산을 수행하기가 쉽지 않다. 그 때 해결책은 de-normalize 하는 것이고, 이를 통해 단일 테이블 내 쿼리를 수행할 수 있도록 변경해야 한다.

Conclusion) Million of users and beyond

1. 웹 계층을 stateless 하게 유지한다.
2. 각 계층에서 이중화를 유지한다.
3. 캐시 데이터를 가능하면 사용한다.
4. 다중 데이터 센터를 구축한다.
5. 정적 리소스는 CDN 에서 호스팅한다.
6. 데이터 계층을 샤딩으로 확장장한다.
7. 계층을 개별 서비스로 분리한다.
8. 모니터링 시스템을 사용하고 자동화 툴을 사용하여 생산성을 높인다.

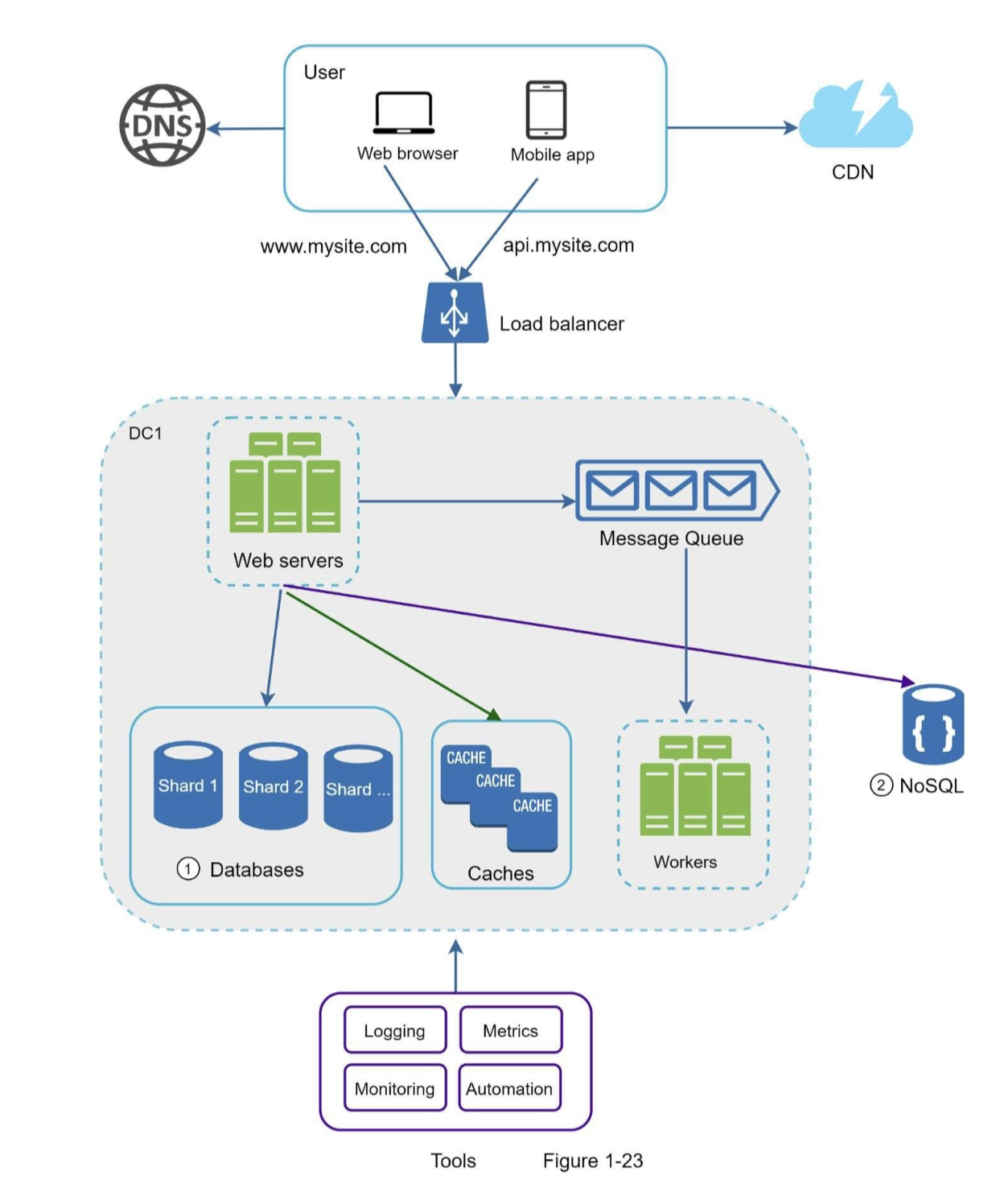

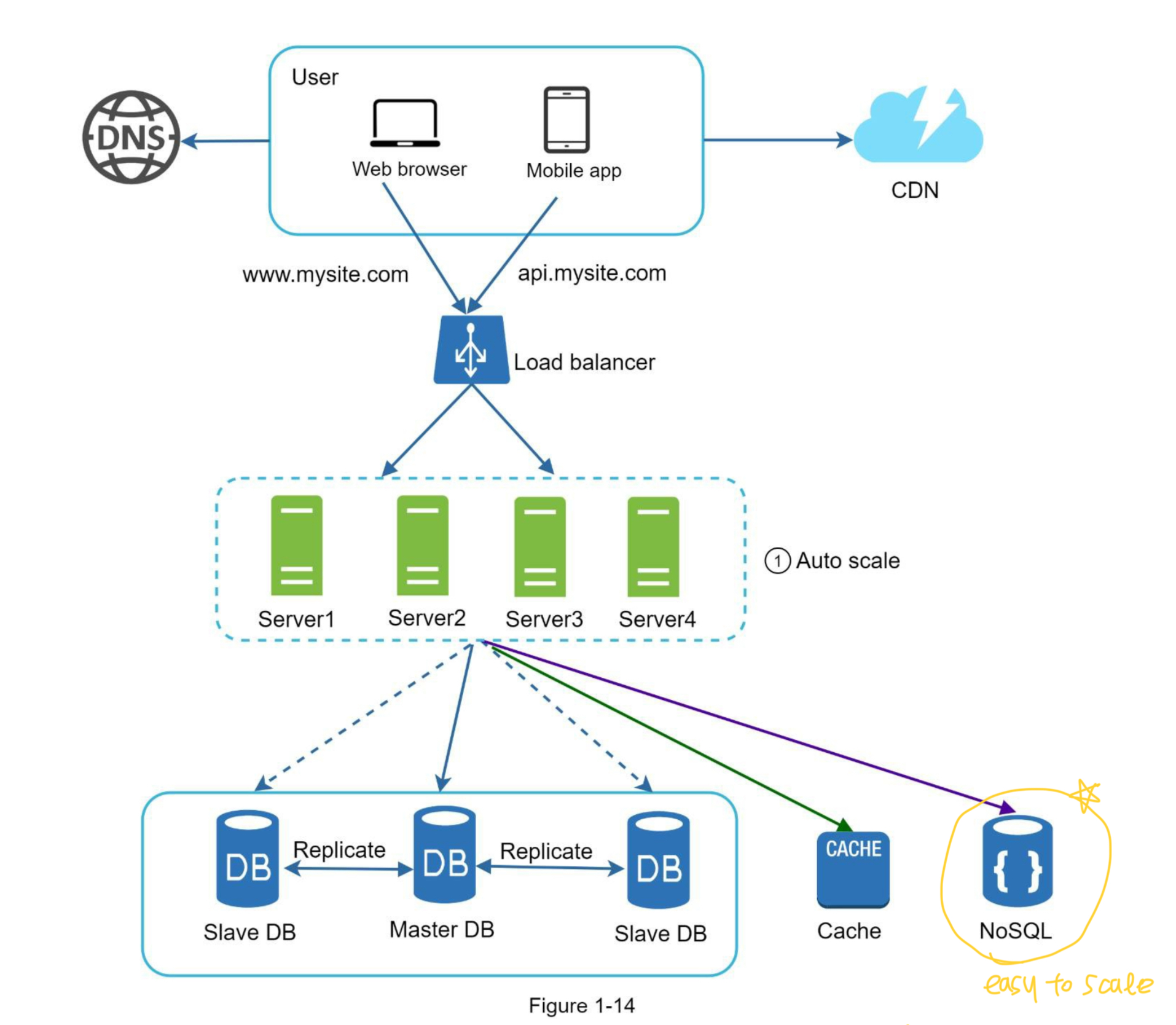

흐름에 따라 구조를 고치고 나면 아래와 같이 바꿀 수 있다.
